Effect verkeerde RJ45 aansluiting

Hoi ​@Oscar Alexander
Probeer even een losse kabel met de originele stekkers er aan.
En meet de snelheid bedraad.
Daarna eventueel nog eens met wifi.

Het zelf maken van een kabel is een serieus werkje en heb je wel het goede gereedschap er voor?

​@Oscar Alexander Een kabeltester geeft alleen aan of de draden goede contact hebben, maar niet over de juiste bedrading. 100mbs is een teken dat de bedrading schema niet goed is (2 draden zijn goed). Je hoef ook niet alle 8 draden aansluiten. 4 zijn genoeg (1,2,3,6) dus het moet 1-1, 2-2, 3-3 en 6-6 zijn. Dat zijn draden met groen/groen-wit en oranje/oranje-wit draden.

Ik heb het stopcontact nu volgens het T568 B protocol aangesloten:

1 oranje/wit

2 oranje

3 groen/wit

4 blauw

5 blauw/wit

6 groen

7 bruin /wit

8 bruin

Ik bezit geen kabeltester om het aantal mbps te meten, alleen om de juiste aansluiting te meten

​@Oscar Alexander Op de WAN/LAN-poorten van het modem kan je aan de led-lampjes zien, welke snelheid de kabel/poort geschikt is. Geen licht → 10Mbs, Groen → 100Mbs, Groen en Orange → 1Gbs

Een beetje kabeltester doet dat wel. De lampjes 1 t/'m 8 branden namelijk één voor één van 1 naar 8. Als de volgorde afwijkt weet je dat er aders omgewisseld zijn.

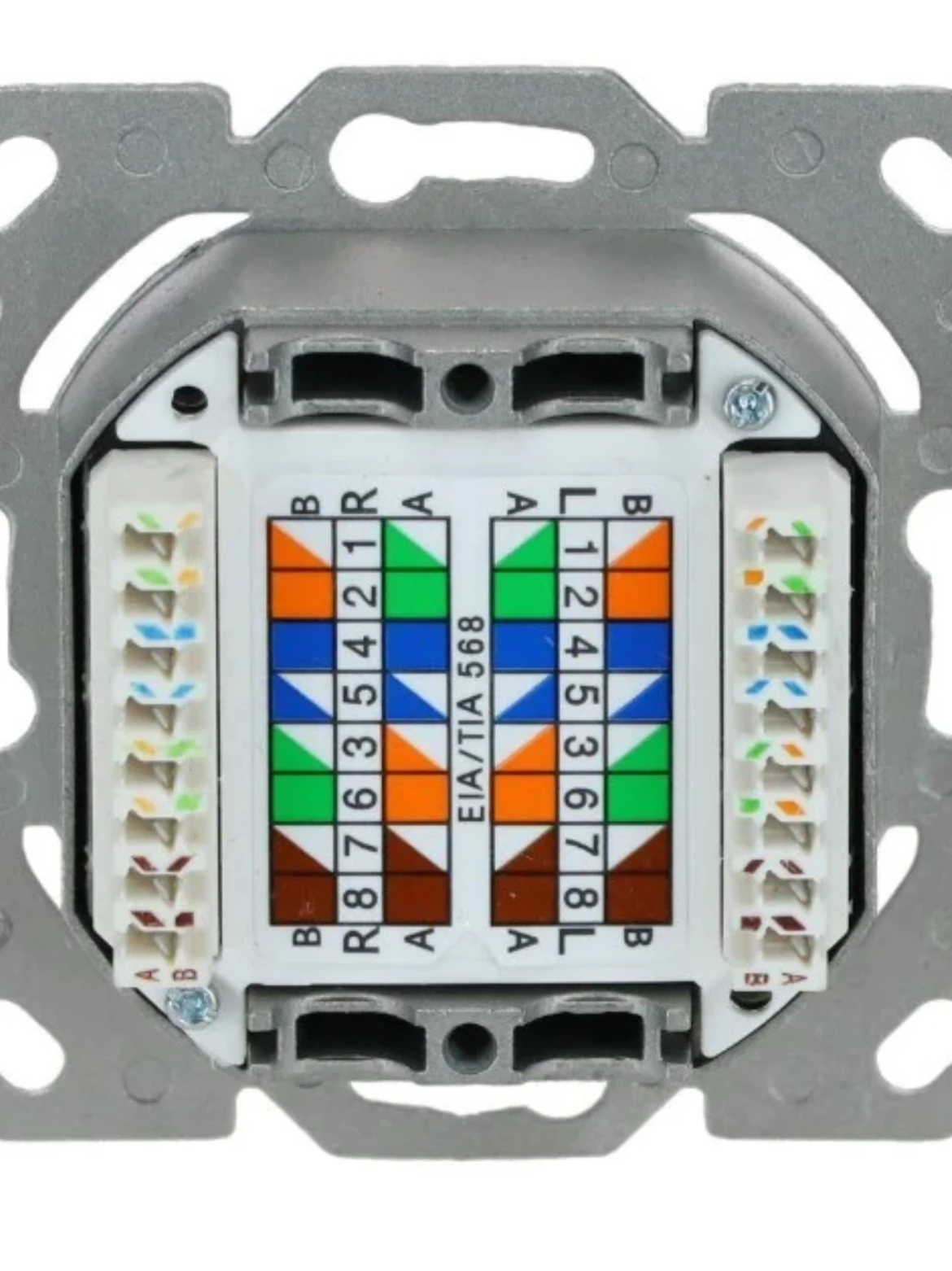

Ik heb de draadjes nu gewoon van boven naar onderen aangesloten conform de kleuren bij B. Maar het verwarrende is dat de nummers bij de kleuren in het utp stopcontact een andere volgorde suggereren!

of snap ik het nog niet goed?

Dat klopt helemaal.

En als je met de kabel tester meet, lichten dan alle lampjes op?

Ja, in ieder geval 7 en in wisselende volgorde

Maar ze moeten alle acht gaan branden en op volgorde van 1 naar 8.

Zolang ze dat niet doen is er iets mis.

En dat er bij jou maar zeven lijken te gaan branden duidt er op dat één kabel geen goed contact maakt of gebroken is. De consequentie is wel dat er dan nog maar 100Mbps door die kabel kan i.p.v. 1Gbps.

Snap mijn verwarring ook: in de bijsluiter van de contactdoos staat alleen de T568 A aansluiting!

Erg handig voor leken zoals ik!

Als aan beide zijden T568A gebruikt wordt dan is dat geen enkel probleem.

Als je aan de éne zijde T568A gebruikt en aan de andere zijde T568B dan zal dat niet gaan werken.

Tsja, ik heb wel “ervaring” met ftu-kabels maken. Ook ik heb de eerder genoemde kabeltester gebruikt. Maar wanneer die goed meet (en het werkt op het eerste gezicht), heb je nog wel kans dat er draden toch nog niet goed zitten, want dat is mijn ervaring. Ik gebruik nu een andere kabeltester en ook die is niet voor de honderd procent betrouwbaar. Je kunt de betrouwbaarheid verbeteren door de kabel aan beide kanten te meten…..

gensnet schreef:

Ook ik heb de eerder genoemde kabeltester gebruikt.

…

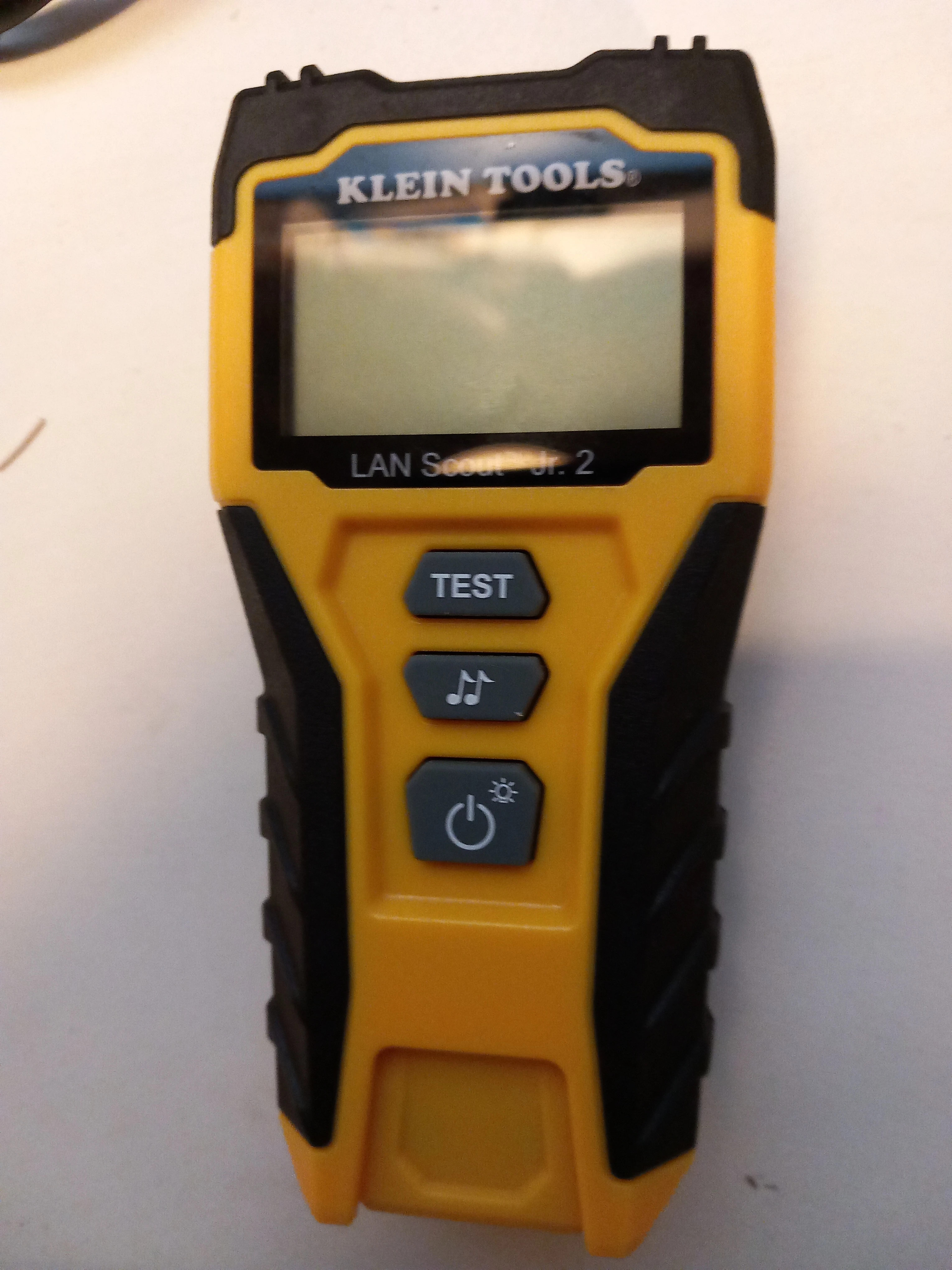

Ik gebruik nu een andere kabeltester en ook die is niet voor de honderd procent betrouwbaar.

Welke kabeltester is dan eerder genoemd en welke kabeltester gebruik je dan nu?

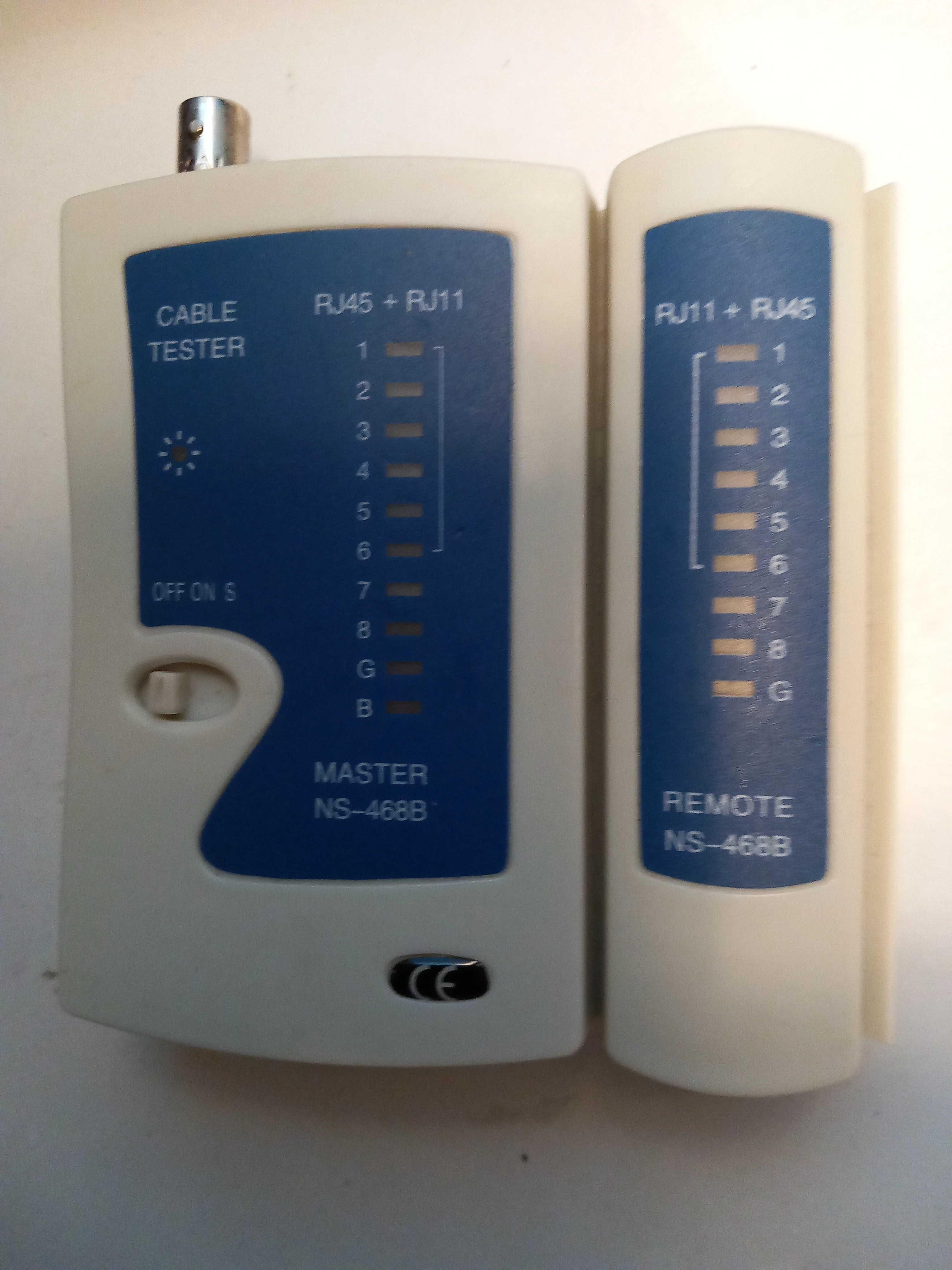

Ze hebben het over bovenstaande kabeltester. Die heb ik eerder gebruikt.

 Oké, ja ik heb de kabeltester van Bleil, gekocht bij Hornbach

Heb je uiteindelijk nog goede resultaten behaald met de kabel?

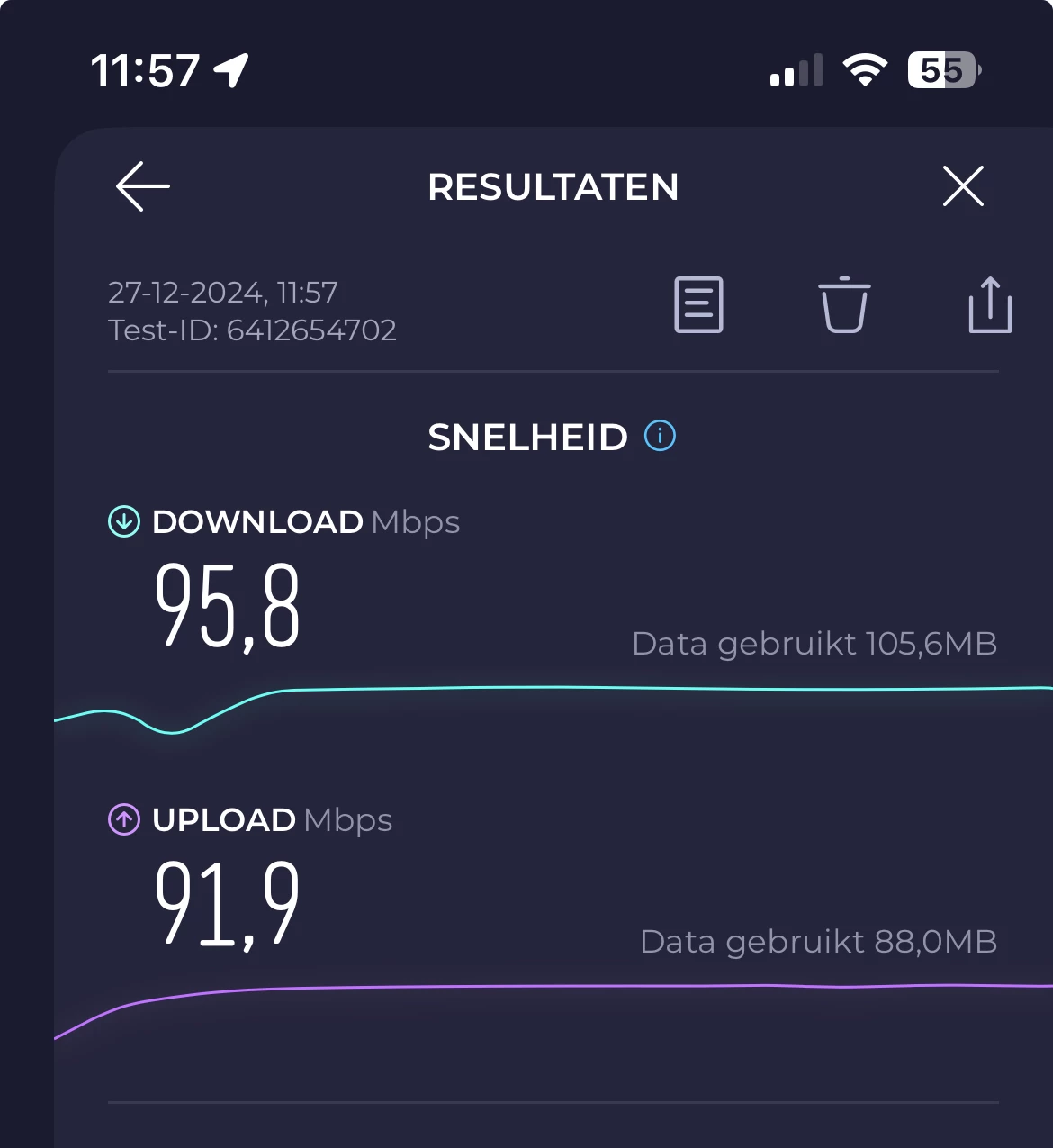

Ja, ben tevreden met mijn 100 mbo-studenten abonnement!

Dat zijn inderdaad wel mooie snelheden ​@Oscar Alexander, fijn dat het gelukt is! Mocht er toch nog wat zijn laat het dan weten!

Snelheden? Oogt nogal traag... Maar wellicht genoeg voor studenten..✌🏻

Die snelheden zijn waarschijnlijk voldoende voor de overgrote meerderheid van de Nederlandse bevolking.

Inderdaad. Hier ook 100 mbit. Ik zie geen enkele reden om een hogere snelheid te nemen.

Ik ben in de minderheid. Als ik mijn favoriete spel Flight Simulator wouden spelen, is 200Mbs net iets te weinig om nog iets parallel te laten lopen.
