Geen PPPoE-sessie met eigen XGS-PON SFP+ ONT, KPN ONT op UDM-SE werkt wel

​@Paul71PR Je moet eerst jouw XGS-PON module registreren

https://servicetools.kpn.com/v2/#/voip-credentials

Dank TDN, deze was geregistreerd tijdens de testen hoor.

Username en password moet zijn: internet
En niet: internet@kpn.com


Hoe is dit gegaan, kan je daar iets meer over vertellen ?

Welke spf+ module heb je precies ?

Met jouw tekst 'Met de meegeleverde KPN ONT rechtstreeks op de Unify Dream Machine/UDM-SE krijg ik direct connectie maar zonder de KPN ONT dus geen actieve sessie.’ dacht ik dat de XGS-PON module nog niet geregistreerd is. Je kan na de registratie niet meer de KPN ONT gebruiken.

Hoi bnh,

Dank voor je bericht. Username en password maakt niet veel uit wat ik begrijp, als je maar wat invult. Overigens heb ik voor de zekerheid getest met Internet, kpn, kpn@kpn.com, etc. Niets kreeg ik aan de praat met de SFP+.

Bij elke test heb ik de glasvezelkabel omgeprikt van Delta (die actief was als backup) naar KPN en in mijn UDM-SE de gebruikelijke settings aangepast voor de SFP+ poort (VLAN 6, IPv4 op PPPoE).

Ik heb deze SFP module:

FS XGSPON ONU Stick with MAC SFP+ 1270nm-TX/1577nm-RX 9.953G-TX/9.953G-RX Class N1 20km DOM Simplex SC/APC SMF Optical Transceiver Module (Industrial)

• P/N: XGS-SFP-ONT-MAC-I
• SKU: 185594

Groeten Paul

Voorafgaand aan de SFP tests belde ik met KPN om het PON ID te registreren, nu ik terug ben bij de KPN ONT staat die weer geregistreerd. Ik weet hoe dat stuk werkt gelukkig.

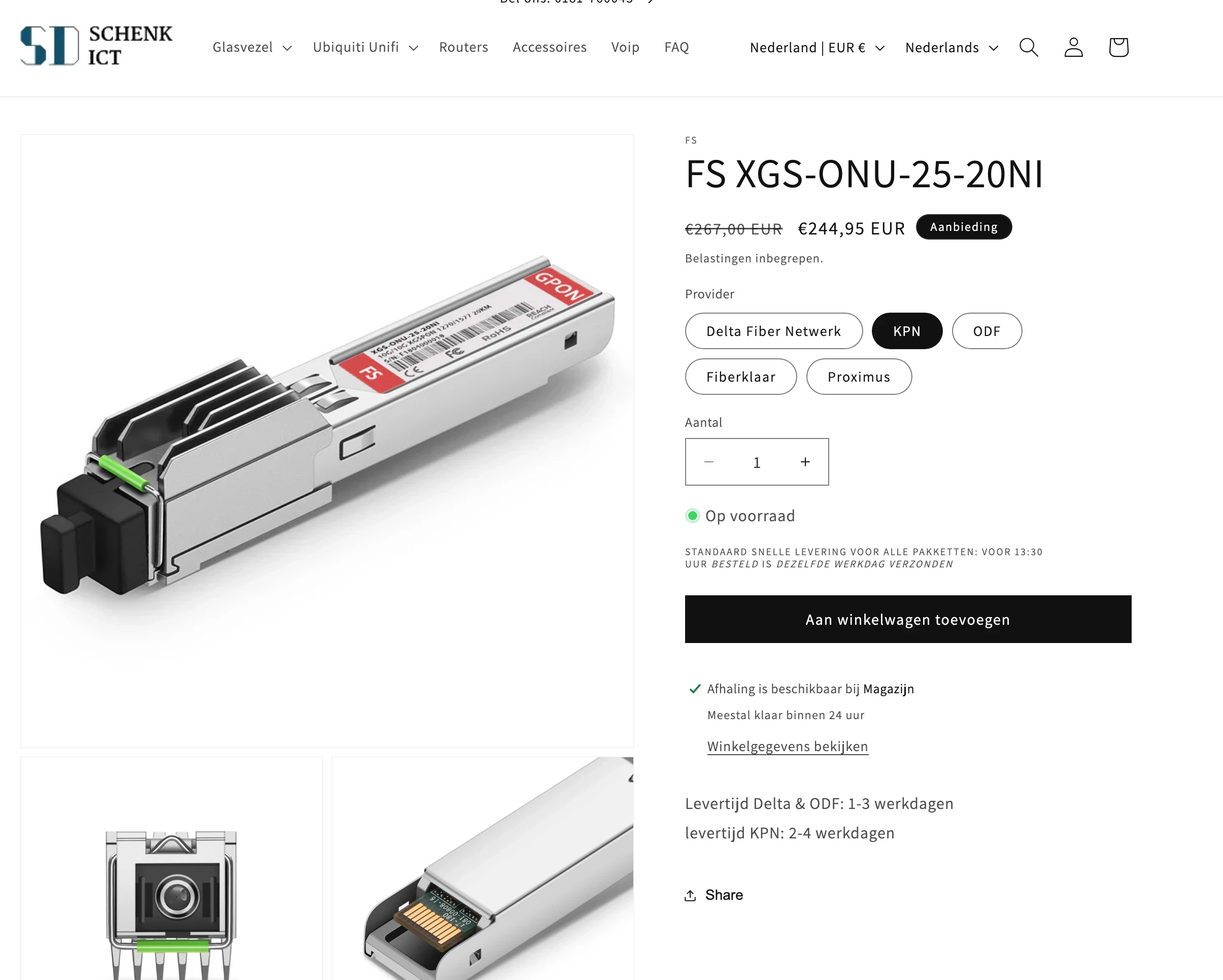

​@Paul71PR Ik weet niet hoe met jouw module is, mijn module Zaram heeft speciale firmware aanpassing om op KPN netwerk te werken. Als ik bij SchenkICT zie, heeft hij ook verschillende versies, Delta & ODF en KPN ….

https://schenkict.nl/products/fs-xgs-onu-25-20ni

Levertijd Delta & ODF: 1-3 werkdagen
levertijd KPN: 2-4 werkdagen

Dank TDN, ik vermoed ook dat het in die hoek zit. Ben nu ook dit aan het onderzoeken wat ik las in topic “Recommendations SFP+ module and Unifi 'UDMPro' with fiber”:

https://www.fs.com/de-en/products/185594.html with a KPN mod
https://github.com/rssor/fs_xgspon_mod

Haha je was me voor.

Dank beiden, had vorige week al een mail gestuurd naar Schenk ICT met deze vraag maar nog geen reactie. Als dit de oplossing is dan klim ik hier weer in de pen.

Hi Paul en welkom bij de KPN Community! Fijn dat je al zoveel hulp hebt gehad. Dank voor het reageren allemaal. 😄

Ik ben benieuwd wat Schenk ICT aangeeft hierover, dus ik wacht je reactie af!

👋🏽

Zojuist deze geïnstalleerd:

Het werkt nu! 🥳

Precies dezelfde FS SFP+ module die ik vorig jaar bij FS had besteld (XGS-ONU-25-20NIONU Stick met Standard settings, P/N:XGS-SFP-ONT-MAC-I, SKU:185594) en wel met Delta werkte kreeg ik dus niet werkend voor KPN. En ik kreeg de firmware niet aangepast, alle mogelijke manieren geprobeerd (Telnet, SSH, Putty).

De SFP Schenk ICT heeft voor KPN glas dus inderdaad specifieke firmware nodig, slim werk van ze. Men heeft overigens nog niet gereageerd op waar het hem nou precies in zit.

Als iemand er nog 1 voor Delta nodig heeft dan heb ik er nog 1 over voor een mooie prijs 😄

Enige dat nu nog resteert is de bandbreedte omhoog krijgen, zowel met de KPN ONT als met de SFP+ module is het max 300 Mbps. De settings in mijn Unify Dream Machine/UDM-SE lijken goed te staan:

• Link Speed: 1Gbps FDX
• Expected ISP Speeds: beiden op 1024 Mbps

Wellicht heeft iemand hier nog een tip voor?

Dank aan iedereen voor alle hulp tot zo ver!

Groeten Paul

Via SSH Packet Steering activeren, rps_cpus voor ontvangen en xps_cpus voor zenden en 15 (binair 1111) voor alle CPU cores.

find /sys/class/net/eth*/queues/[rt]x-[01]/[rx]ps_cpus -exec sh -c '[ -w {} ] && echo 15 > {} 2>/dev/null' \;

Hartelijk dank TDN, kun jij ook aangeven waarom packet stering activeren in dit geval nodig is? Zit hem dat in de UDM of in het KPN domein?

PPPoE is single thread in Linux, dus jouw UDM kan alleen maar 1 CPU core gebruikt worden voor decoderen/encoderen, jouw UDM is te zwak om in realtime te kan doen. Door packet stering wordt de deze  taak toch over meerdere cores verdeeld.

Allebei, zwakke CPU van UDM en PPPoE van KPN. Bij Delta of Odido is deze truck niet nodig.

Wederom dank TDN, ik ga mijn best eens doen met testen.

Je kan ook CPU cores verdelen tussen zenden en ontvangen, b.v

find /sys/class/net/eth*/queues/rx-[01]/rps_cpus -exec sh -c '[ -w {} ] && echo 5 > {} 2>/dev/null' \;

find /sys/class/net/eth*/queues/tx-[01]/xps_cpus -exec sh -c '[ -w {} ] && echo 10 > {} 2>/dev/null' \;

Dan worden cores 1,3 voor ontvangen en 2,4 voor zenden gebruikt.

find /sys/class/net/eth*/queues/[rt]x-[01]/[rx]ps_cpus -exec sh -c '[ -w {} ] && echo 15 > {} 2>/dev/null' \;

Overleeft dit een reboot van de UDM, weet je dat toevallig?

Nee, om permanent te blijven moet je een servicebestand maken met de inhoud en bij booten automatisch als daemon laten starten.

ik had begrepen dat er een nieuwe variant van pppoe is op de ubiquiti die wel multi threaded is

Nee, PPPoE in Linux/Debian is single threaded, het heeft te maken met moeilijkheden van precieze timing voor het versleutelen/ontsleutelen tussen verschillende threads. Om multi cores te gebruiken, moet dit in in driver/kernel laag gebeuren. Oude Unbiquiti (EdgeRouter) beheerst dit wel (hardware offloading), maar de nieuwere routers niet meer.

verder niet heel bekend mee want ik heb ziggo

verder niet heel bekend mee want ik heb ziggo

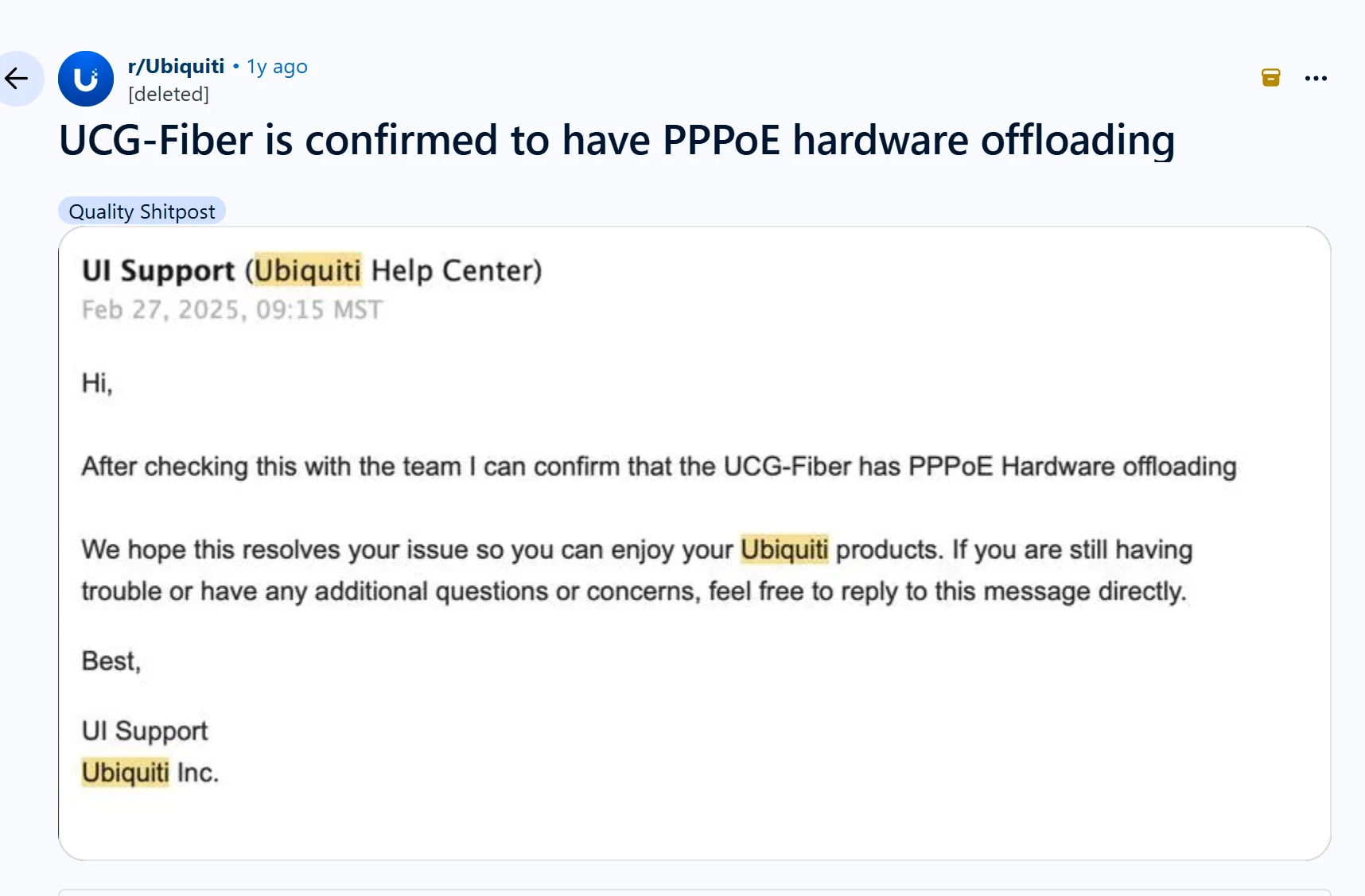

Ja, dit heeft eigenlijk niet te maken met PPPoE maar generieke hardware offloading, en specifiek voor UCG-fiber. Ik heb nog geen bericht gevonden over deze ondersteuning voor andere router, hier UDM-SE.

De UCG-Fiber is op dit moment de enige Cloud Gateway/Dream Machine die echte hardware offloading van PPPoE ondersteund inderdaad.
Er is nog geen rack uitvoering aangekondigd, dus binnenkort vervang ik mijn SE door de Fiber als mijn Kabeltex verbinding door KPN wordt overgenomen.
