KPN tv-aansluiting in verzorgingshuis: hulp nodig met splitter en kabel

Ik denk dat je dit het beste kan vragen aan de manager of technische man van het huis kan vragen. Vaak hebben dit zelf geregeld en in eigen beheer. Het is niet echt gebruikelijk dat dit individueel geregeld moet worden.

Die kleine was voor heen bedoeld voor vast telefonie.
Of dat je die nu kan gebruiken voor tv weet ik dan weer niet zeker.

Denk dat je iemand moet laten komen om de muur aansluiting te laten aanpassen

Zou je eens een foto kunnen maken met de aansluiting die je in de muur hebt.

Heb je toevalling deze kabel gekregen

of iets vergelijkbaars

 Dat is een ISRA met 2 lijnen. Hier kun je een modem op aansluiten met een RJ11 kabel of zoals Maikel laat zien een Y kabel voor bonding. Je hebt hiervoor wel een abonnement nodig zodat KPN je de juiste spullen kan sturen.

Heb je toevalling deze kabel gekregen

of iets vergelijkbaars



Ja met een zwart kastje aan het andere einde zit nog zo klein stekkertje die er op past. En wen kabel van 10 m maar daar is de stekker te breed.

Hallo ​@Coby1934 ,

Afhankelijk van de locatie van het verzorgingstehuis kan een abonnement op Digitenne een veel goedkopere oplossing zijn als zij alleen TV wil kijken. Of wil jouw moeder van 92 ook internetten?


https://www.kpn.com/televisie/digitenne

Heb je toevalling deze kabel gekregen

of iets vergelijkbaars



Ja met een zwart kastje aan het andere einde zit nog zo klein stekkertje die er op past. En wen kabel van 10 m maar daar is de stekker te breed.



Zoals op de foto afgebeeld zo ook aansluiten in dd meer het uiteinde van deze splitter in de DSL poort van het Modem. Stroom stekker in het stopcontact en even wachten tot alles groen brand. Is dit niet het geval dan even contact leggen met kpn dan zou een monteur de beste optie zijn

Om te testen ofwel snel aan de gang te kunnen, een kabeltje van een vaste telefoon is hier voor te gebruiken.
Een kant in het modem, andere kant in een van de twee “gaten in de muur”.

Even testen welke werkt, als ze allebei werken dan is er pairbonding mogelijk.

Misschien is 1 lijn al voldoende voor TV.

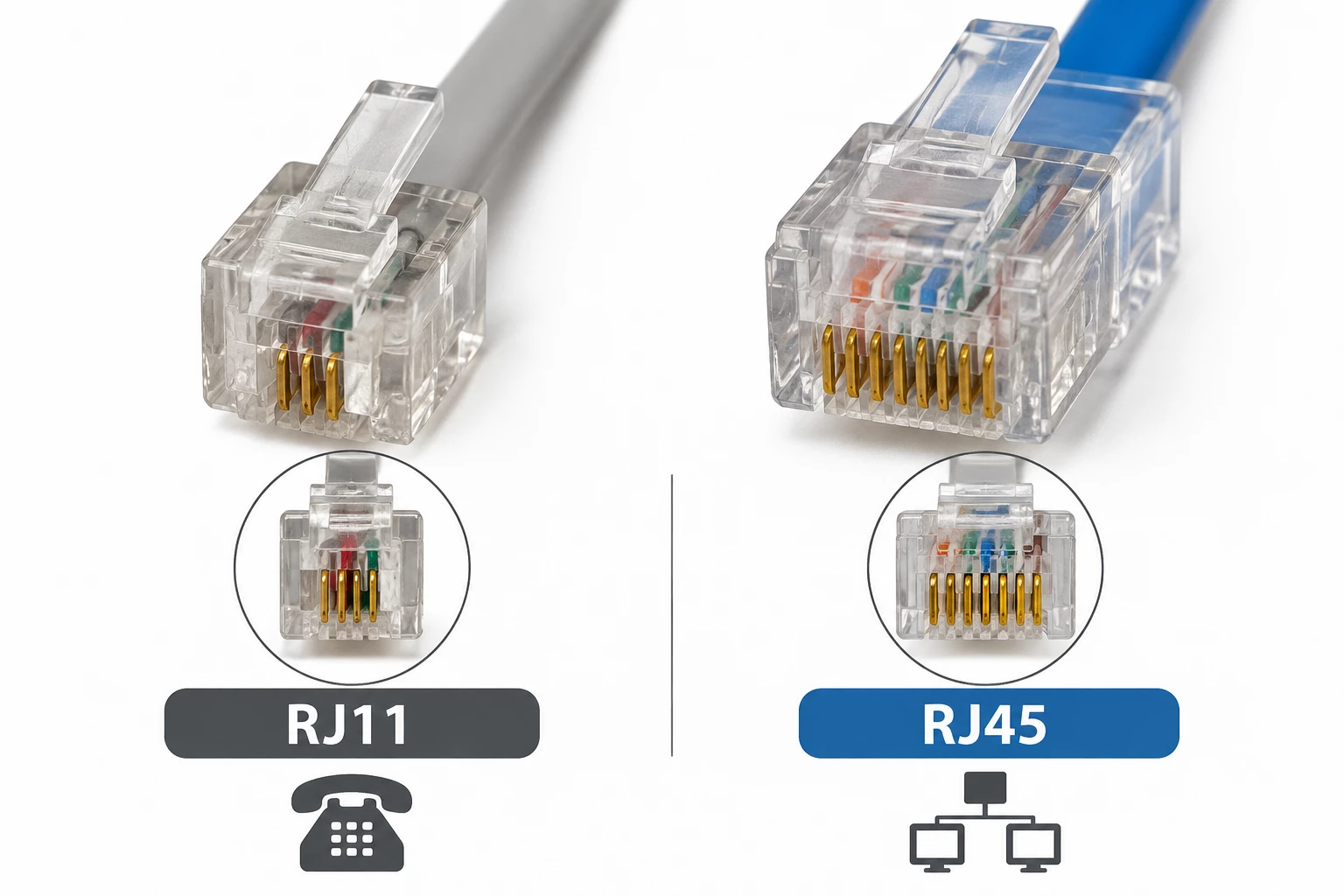

je haalt nog steeds 2 kabels door elkaar. Jouw aansluiting heeft een telefoonkabel nodig met RJ11. Je noemt steeds een netwerkkabel met RJ45. Hier een foto ter verduidelinging. De RJ 11 gaat in je aansluitpunt en de andere uiteinde in de DSL poort van je modem / experiabox. RJ45 is voor computers die je bekabeld aansluit of om de modem via WAN aan te sluiten op glas. Maar jouw aansluiting is geen glas. Dus dat mag je vergeten.

Hoe kom je aan die plaatjes ?
Linksboven heeft 3 contacten.
Rechtsonder heeft 7 contacten.

Links (4p4c) is voor de telefoon hoorn ↔ toestel.
Rechts is voor ethernet.

Wat je nodig hebt is 6p4c
Zoals van telefoontoestel naar “de muur”.

( De 4p4c zou ook passen en werken trouwens )

Info hier : https://en.wikipedia.org/wiki/Modular_connector
( Niet in het nederlands, wie er zin in heeft kan dat maken. )

Maar ik begrijp het probleem nog steeds niet / ik denk dat het zou moeten passen, in de DSL aansluiting.

De aansluiting op het plaatje is 2 x 8p
Wat zit er aan de andere kant  van de Y-kabel ?
Voor de DSL aansluiting op een modem wordt 8p en ook 6p4c gebruikt.

Dat gaat mogelijk over de splitter die voorheen voor de oude versie van telefonie werd gebruikt ?

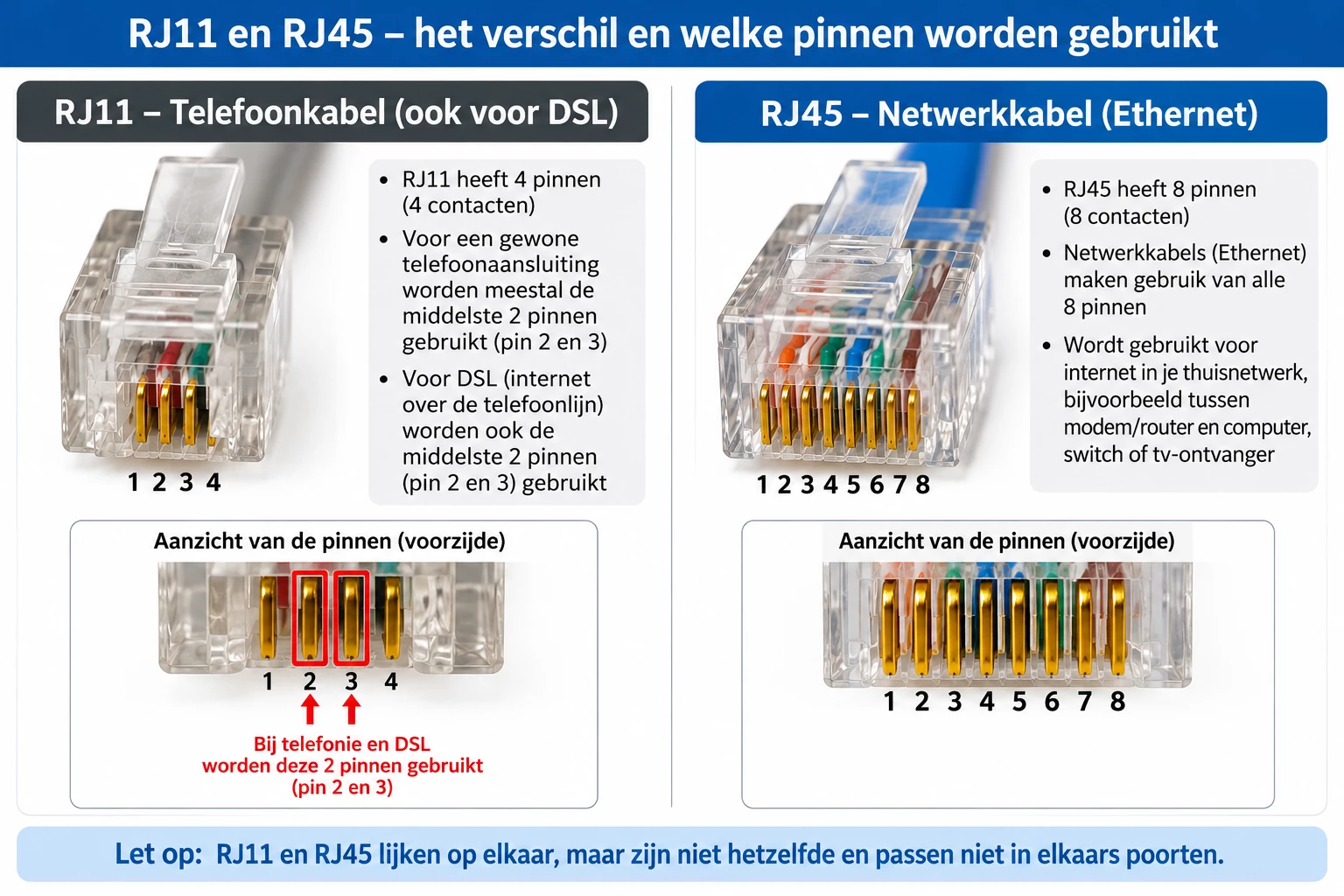

Lol. Ik had ChatGPT gevraagd om een plaatje te zoeken wat ik als voorbeeld kan gebruiken. Blijkbaar heeft chatgpt zelf iets gecreëerd. Hieronder wat duidelijker. Wat een Y kabel voor bonding feitelijk doet is bij het ISRA lijn 1 pin 2 en 3 en daarnaast bij lijn 2 ook PIN 2 en 3 bundelen en aan de andere kant zit dan een RJ11 waar alle 4 de pinnen gebruikt wordt. Dus van lijn 2 gaat deze naar pin 1 en 4. Maar dit zijn details. Belangrijk voor de vragensteller is dat zijn aansluiting geen netwerkkabel nodig is.
